Přivařovací distanční sloupek CFIX
Přivařovací distanční sloupek CFIX
Materiál: Nerez
Povrchová úprava: bez povrchové úpravy
Montáž: Přivaření kapacitní navařovačkou

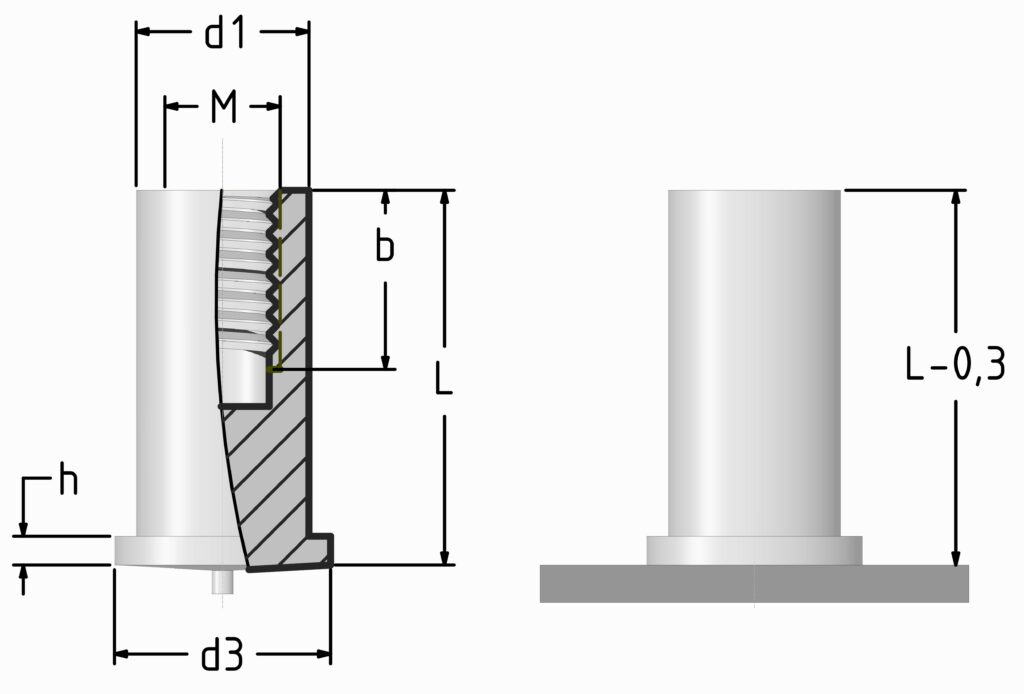

| Číslo produktu | M | L | d3 | h | d1 | b |
|---|---|---|---|---|---|---|
| 50/CFIXM3X6 | M3 | 6.0 | 6.5 | 0,8-1,4 | 5.0 | – |
| 50/CFIXM3X8 | M3 | 8.0 | 6.5 | 0,8-1,4 | 5.0 | 5.0 |
| 50/CFIXM3X10 | M3 | 10.0 | 6.5 | 0,8-1,4 | 5.0 | 5.0 |
| 50/CFIXM3X10-D6 | M3 | 10 | 6,5 | 0,8-1,4 | 6 | 5 |
| 50/CFIXM3X12 | M3 | 12.0 | 6.5 | 0,8-1,4 | 5.0 | 5.0 |
| 50/CFIXM3X15 | M3 | 15.0 | 6.5 | 0,8-1,4 | 5.0 | 5.0 |
| 50/CFIXM3X16 | M3 | 16.0 | 6.5 | 0,8-1,4 | 5.0 | 5.0 |
| 50/CFIXM3X20 | M3 | 20.0 | 6.5 | 0,8-1,4 | 5.0 | 5.0 |
| 50/CFIXM3X25 | M3 | 25.0 | 6.5 | 0,8-1,4 | 5.0 | 5.0 |
| 50/CFIXM4X8 | M4 | 8.0 | 7.5 | 0,8-1,4 | 6.0 | 6.0 |
| 50/CFIXM4X10 | M4 | 10.0 | 7.5 | 0,8-1,4 | 6.0 | 6.0 |
| 50/CFIXM4X12 | M4 | 12.0 | 7.5 | 0,8-1,4 | 6.0 | 6.0 |
| 50/CFIXM4X15 | M4 | 15.0 | 7.5 | 0,8-1,4 | 6.0 | 6.0 |
| 50/CFIXM4X16 | M4 | 16.0 | 7.5 | 0,8-1,4 | 6.0 | 6.0 |
| 50/CFIXM4X20 | M4 | 20.0 | 7.5 | 0,8-1,4 | 6.0 | 6.0 |
| 50/CFIXM4X30 | M4 | 30.0 | 7.5 | 0,8-1,4 | 6.0 | 6.0 |
| 50/CFIXM5X10 | M5 | 10.0 | 8.5 | 0,8-1,4 | 7.1 | 7.5 |
| 50/CFIXM5X12 | M5 | 12.0 | 8.5 | 0,8-1,4 | 7.1 | 7.5 |
| 50/CFIXM5X15 | M5 | 15.0 | 8.5 | 0,8-1,4 | 7.1 | 7.5 |
| 50/CFIXM5X16 | M5 | 16.0 | 8.5 | 0,8-1,4 | 7.1 | 7.5 |
| 50/CFIXM5X20 | M5 | 20.0 | 8.5 | 0,8-1,4 | 7.1 | 7.5 |
| 50/CFIXM5X25 | M5 | 25.0 | 8.5 | 0,8-1,4 | 7.1 | 7.5 |
| 50/CFIXM5X30 | M5 | 30.0 | 8.5 | 0,8-1,4 | 7.1 | 7.5 |
| 50/CFIXM5X40 | M5 | 40.0 | 8.5 | 0,8-1,4 | 7.1 | 7.5 |
| 50/CFIXM6X15 | M6 | 15 | 9,0 | 0,8-1,4 | 8,0 | 9 |
| 50/CFIXM6X25 | M6 | 25 | 9,0 | 0,8-1,4 | 8,0 | 9 |
