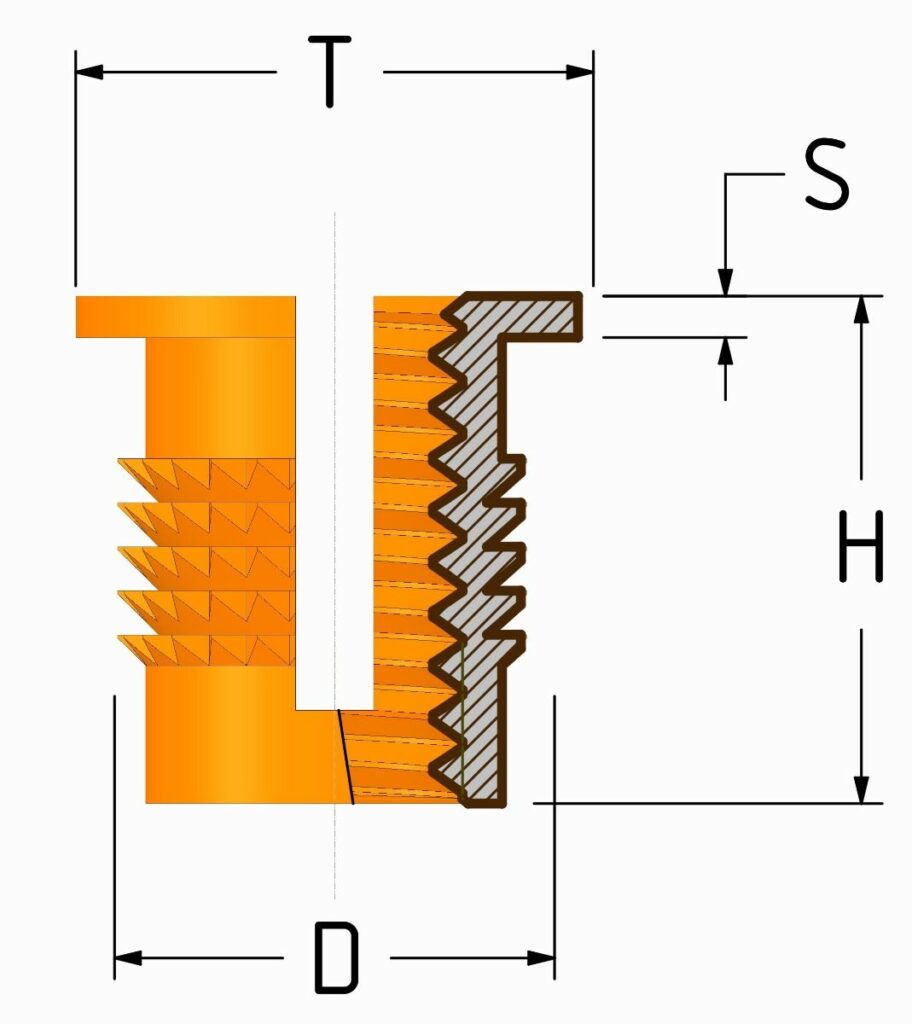

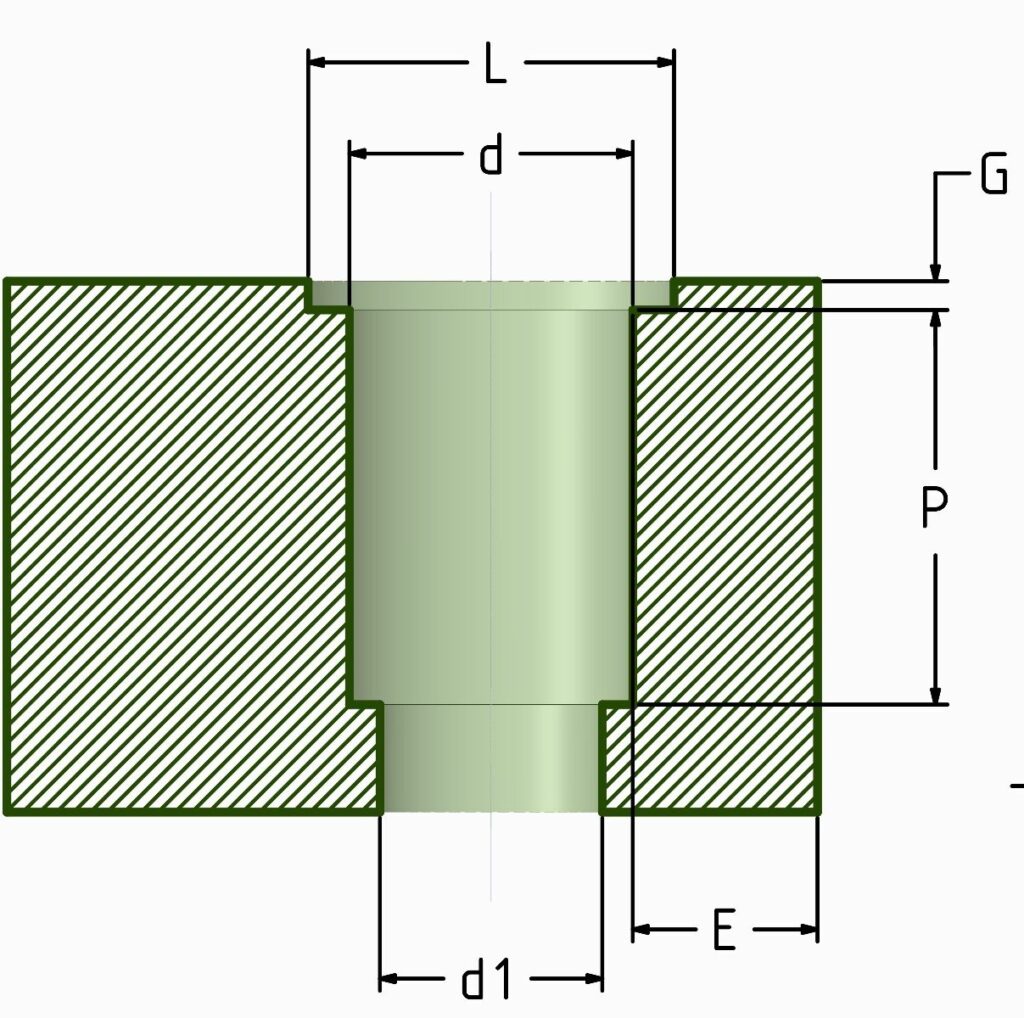

Zálisek typ CM
Zálisek typ CM
Materiál: Mosaz
Montáž: Naříznutí umožňuje snadnou montáž do díry vtlačením.
Zálisek rozpěrný – Našroubováním šroubu se zálisek pevně uchytí, spoj je odolný proti vytržení.
| Produkt | Závit M | H | D | T | S | d | d1 | P min | E min | Lmin | G |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 40/CM025H065 | M2,5 | 6,5 | 4,5 | 6,0 | 0,5 | 4,0 | 2.7 | 7,0 | 2,0 | 6,2 | 0,5 |
| 40/CM030H065 | M3 | 6,5 | 4,5 | 6,0 | 0,5 | 4,0 | 3.2 | 7,0 | 2,0 | 6,2 | 0,5 |
| 40/CM035H080 | M3,5 | 8,0 | 5,5 | 7,0 | 0,5 | 5,0 | 3.8 | 8,5 | 2,5 | 7,2 | 0,5 |
| 40/CM040H080 | M4 | 8,0 | 6,0 | 7,5 | 0,8 | 5,5 | 4.3 | 8,5 | 2,8 | 7,7 | 0,8 |
| 40/CM050H095 | M5 | 9,5 | 7,0 | 8,5 | 0,8 | 6,5 | 5.3 | 10,0 | 3,3 | 8,7 | 0,8 |
| 40/CM060H095 | M6 | 9,5 | 8,5 | 10,0 | 0,8 | 8,0 | 6.3 | 10,0 | 4,0 | 10,7 | 0,8 |
| 40/CM080H100 | M8 | 10,0 | 10,0 | 12,0 | 1,0 | 9,5 | 8.3 | 10,0 | 4,8 | 12,2 | 1,0 |
| 40/CM0100H130 | M10 | 13,0 | 12,0 | 14,0 | 1,0 | 11,5 | 10.3 | 13,0 | 5,8 | 14,2 | 1,0 |
