Zálisek typ THC
Zálisek typ THC
Materiál: Mosaz
Montáž: Tepelně, ultrazvukem, vložením do formy

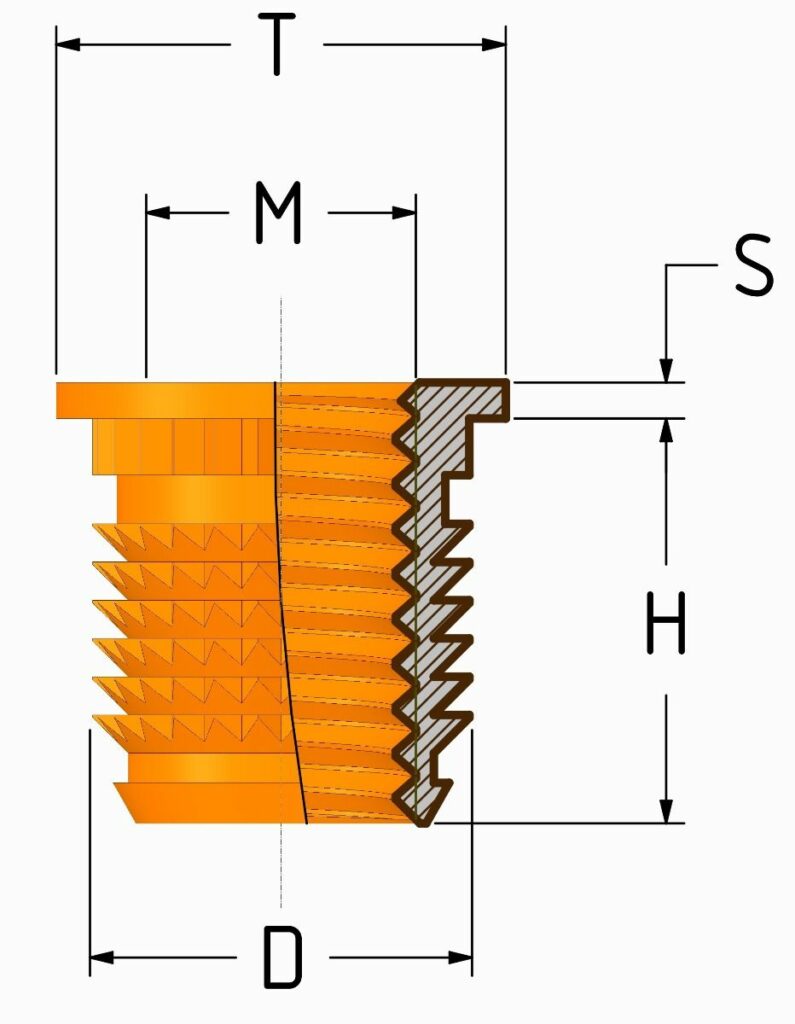

Zálisek THC

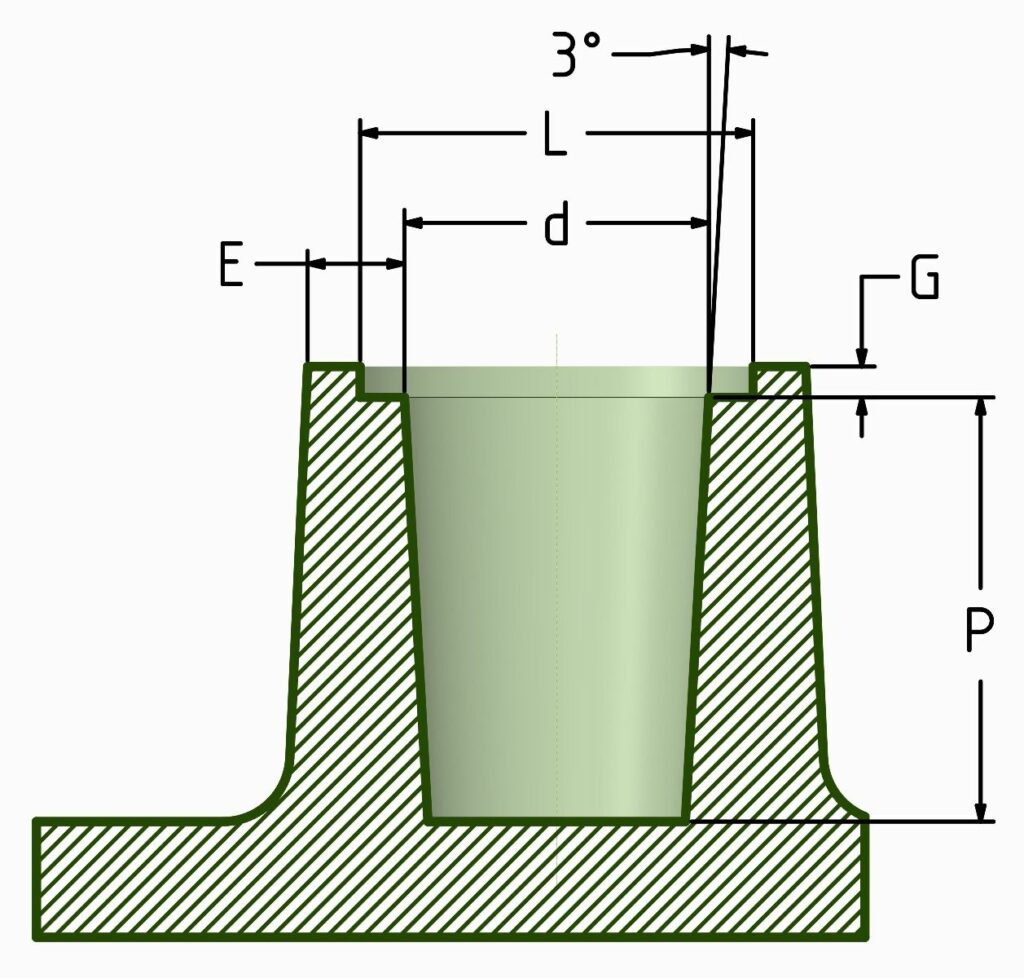

| Číslo produktu | Závit | H | D | T | S | d | P min | E min | L min | G |
|---|---|---|---|---|---|---|---|---|---|---|
| 40/THC020H040 | M2 | 4,0 | 4,0 | 5,0 | 0,5 | 3,5 | 5,5 | 1,0 | 5,2 | 0,5 |
| 40/THC025H049 | M2,5 | 4,9 | 4,0 | 5,0 | 0,5 | 3,5 | 6,5 | 1,0 | 5,2 | 0,5 |
| 40/THC025H050 | M2,5 | 5,0 | 4,0 | 6,0 | 0,5 | 3,5 | 6,5 | 1,0 | 5,2 | 0,5 |
| 40/THC030H040 | M3 | 4,0 | 4,5 | 6,0 | 0,5 | 4,0 | 5,5 | 1,1 | 6,2 | 0,5 |
| 40/THC030H055 | M3 | 5,5 | 4,5 | 6,0 | 0,5 | 4,0 | 7,0 | 1,1 | 6,2 | 0,5 |
| 40/THC035H060 | M3,5 | 6,0 | 5,5 | 7,0 | 0,5 | 5,0 | 7,5 | 1,3 | 7,2 | 0,5 |
| 40/THC040H030 | M4 | 3,0 | 6,0 | 7,5 | 0,8 | 5,4 | 4,5 | 1,4 | 7,7 | 0,8 |
| 40/THC040H075 | M4 | 7,5 | 6,0 | 7,5 | 0,8 | 5,4 | 9,0 | 1,4 | 7,7 | 0,8 |
| 40/THC050H080 | M5 | 8,7 | 7,0 | 8,0 | 0,8 | 6,4 | 9,5 | 1,7 | 8,2 | 0,8 |
| 40/THC060H090 | M6 | 9,0 | 8,5 | 10,0 | 0,8 | 7,9 | 11,0 | 2,0 | 10,2 | 0,8 |
| 40/THC080H100 | M8 | 10,0 | 10,0 | 12,0 | 1,0 | 9,4 | 13,0 | 2,4 | 12,2 | 1,0 |
| 40/THC100H130 | M10 | 13,0 | 12,0 | 14,0 | 1,0 | 11,3 | 15,5 | 2,9 | 14,2 | 1 |
